全自動即時打印貼標機  方案書

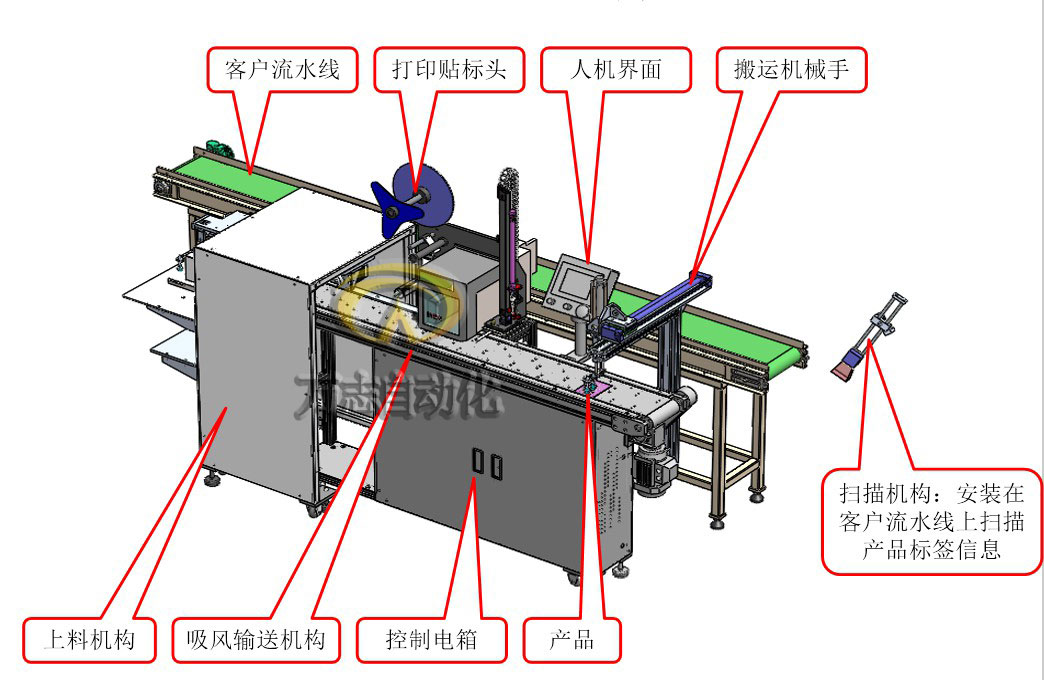

方案整體3D圖：

全自動即時打印貼標機流程：

1.操作員把產品放置在上料升降臺上，升降臺上升到分料位置

2.分料模組帶動吸頭將產品吸取搬運到吸風輸送帶上

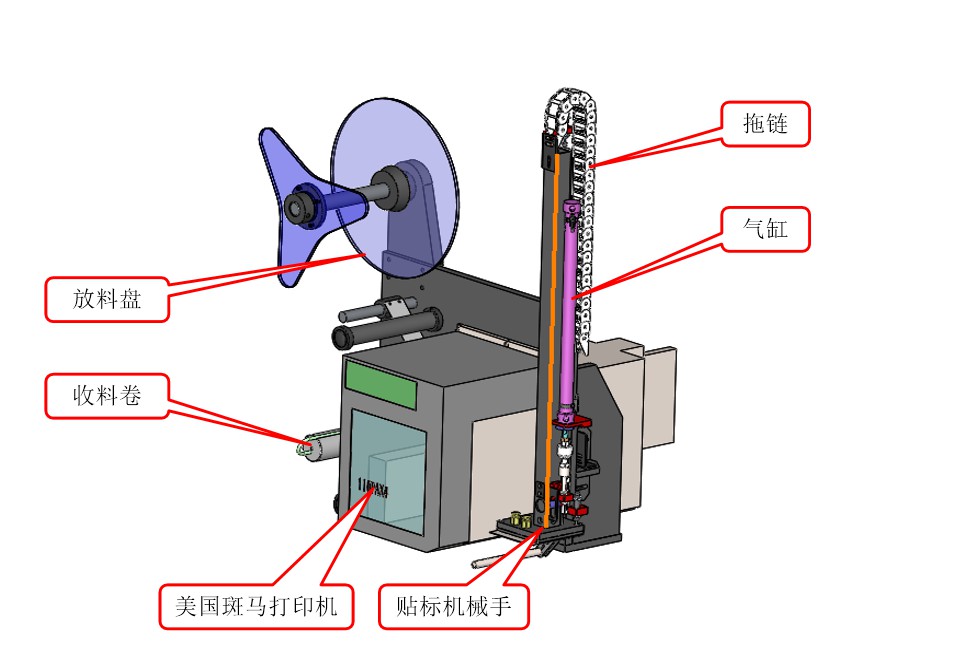

3.掃描槍掃描信息并傳回電腦，打印機打印標簽，吸頭吸取標簽；傳感器檢測到產品到達貼標位，貼標機械手進行貼標

4.搬運機械手將貼標完成的產品搬運到客戶流水線的下一工位

5.整個貼標動作完成，設備繼續循環作業

技術參數：

☆ 適用產品尺寸：按客戶要求訂做
☆ 適用標簽尺寸：按客戶要求訂做；
☆ 效率：約15件/分
☆ 適用電源：220V/50HZ；
☆ 整機重量：約200KG

主要配置：

主要機構配置	機構名稱	數量	主要使用材料	機構名稱	數量	主要使用材料
	上料機構	1套	鈑金烤漆、鋁合金	打印貼標頭	1套	鋁合金
	電箱機構	1套	型材、鈑金烤漆	人機界面支架	1套	鈑金烤漆
	吸風輸送帶	1套	鋁合金、鈑金烤漆	機械手，掃描機構	1套	型材、鋁合金
主要電氣	電氣名稱	數量	品牌	電氣名稱	數量	品牌
	輸送電機	1套	變頻電機	測物電眼	2套	日本松下
	PLC	1套	日本松下	觸摸屏	1套	威綸7英寸
	電機	2套	雷賽步進	氣缸	4套	亞德客
	工業電腦	1套	標配	打印機	1套	美國斑馬
	掃描槍	1套	得利捷
